半导体行业废水处理工艺是什么?流程简介!

中水回用 2022年02月28日 16:05 2826 中水回用

半导体行业废水处理工艺是什么?流程简介!


  对于电子与半导体废水来说,三达膜能够提供一套完整的电子与半导体废水的解决方案。电子与半导体废水回用工艺主要是通过膜生物反应器和三级处理系统来共同处理电子与半导体废水,使废水能够达到最新严格的环境要求,经过处理之后的电子与半导体的水能够再次进行回用到生产中,这样处理不仅能够有效的缓解水资源短缺的问题,而且还能够大大减少污水的排放,最终提高生产经济效益。那么半导体行业废水处理工艺是什么?下面就让三达膜小编带大家一起了解一下。


  半导体行业废水处理工艺是什么?


  在生产过程中,电子和半导体会产生大量清洁废水。清洁废水中的主要污染物是悬浮颗粒、酸碱污染、重金属离子等。该方法将水解酸化+接触氧化法的废水零排放工艺推广到系统中,以MBR膜作为预处理的安全检查点,保证了预处理出水水质良好、稳定。利用催化氧化技术和ACF吸附模块,将浓缩富集COD去除到可以接受的范围,保证MVR和膜系统不会造成污染堵塞,始终保持高效、稳定的运行。

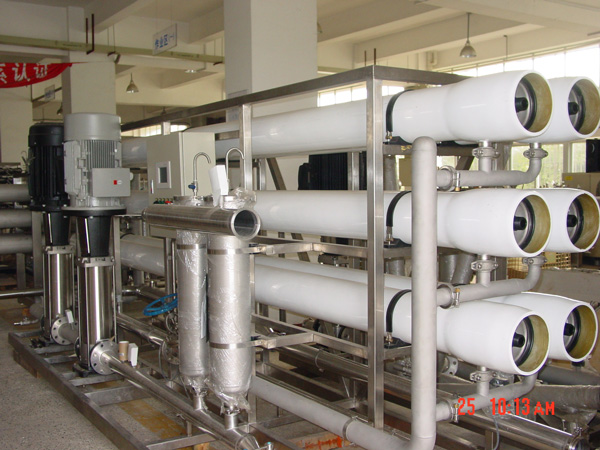

  MBR膜池具有较高的微生物生物量浓度、较高的处理负荷和较小的占用空间。本膜系能较大程度地浓缩和减少废水,产率达98%以上。可有效去除清洗废水中铜、钒、镍、铬等重金属,处理效果明显。利用膜处理工艺将生产废水分类收集处理回用于生产线。并配有在线实时监控装置,保证了系统长期稳定运行。让电子与半导体废水回用变得“简单”。


  以上就是三达膜小编给大家介绍的具体内容了,希望能够帮助到大家对半导体行业废水处理工艺有更深的认识。如果大家想了解更多半导体行业废水处理工艺案例或技术方面内容,可登陆三达膜官网,还可以与我们的在线客服进行交流或关注三达膜公众号。
