上期我们讲了4种物理损伤——颗粒物划伤、结垢磨损、高压差变形、背压脱层。
相比这些“看得见”的物理损伤，化学损伤更加隐蔽——它发生在膜材料的分子层面，像“慢性毒药”一样悄无声息，往往在发现时，已经造成不可逆的永久性损害，对于有机高分子纳滤膜和反渗透膜尤为致命
有机聚合物膜（如聚酰胺复合膜）对化学环境高度敏感。当进料中含有与膜材质不兼容的有机溶剂时，膜的聚合物链段会发生溶胀甚至溶解。
哪些东西会惹祸？
酰胺类：DMF（二甲基甲酰胺）、DMAc（二甲基乙酰胺）、NMP（N-甲基吡咯烷酮）
亚砜类：DMSO（二甲基亚砜）
酮、醛、醚、强酯类
芳香族化合物：苯、甲苯、二甲苯、苯酚
柴油、汽油等烃类混合物
浓度阈值有多低？
当上述污染物浓度超过50ppb时，膜的机械强度就会在短时间内下降。等强度降到临界点，透盐率会迅速上升，而且不可恢复。
具体表现：
膨胀或溶解：膜片机械强度下降；膜层出现整体剥离
透盐率迅速上升，且不可恢复

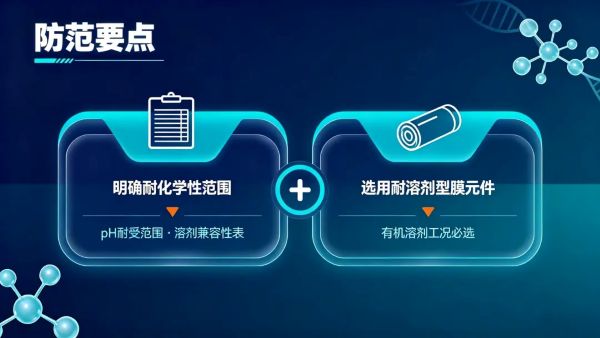

防范关键：
明确膜元件的耐化学性范围（pH耐受范围、溶剂兼容性表），涉及有机溶剂工况时务必选用耐溶剂型膜元件。
聚酰胺膜的酰胺键对氧化剂极为敏感。进料中若含有游离氯（活性氯）、臭氧、过氧化氢等氧化性物质，会直接攻击聚酰胺层的化学键，导致聚合链断裂、膜孔结构疏松化。即使ppb级的余氯长期累积，也足以造成不可逆的性能衰减。
具体表现：
透盐率飙升，产水通量异常增大。这个过程不可逆，接触越久，破坏越严重
防范关键：
进水余氯控制在膜厂商允许范围内（通常要求＜0.1ppm），必要时投加还原剂（如亚硫酸氢钠）进行脱氯处理。
*聚酰胺膜与氧化性物质相互作用示意图 /AI生成
化学清洗时，若pH值长期超出膜材料的耐受范围（如聚酰胺膜通常在pH 2-11范围内短时清洗），会导致聚合物链发生水解反应，分离层结构被破坏。尤其在高温+极端pH的叠加条件下，水解速率会显著加快。
防范关键：
严格遵循膜厂商推荐的清洗pH范围、温度和时长，避免“越猛越干净”的误区。
当进料中含有阳离子表面活性剂或某些带正电荷的聚合物时，由于其与带负电的膜表面（如聚酰胺膜表面富含羧基）产生强烈的电荷吸引，在膜表面形成难以打破的强结合键。这种结合不仅牢固，而且常规清洗手段几乎无法将其去除。
具体表现：
膜通量断崖式下降，降幅可达60%以上，且化学清洗后仍无法有效恢复；污染层与膜面结合牢固，难以剥离。
防范关键：
进料中含有阳离子表面活性剂时，应在预处理阶段将其去除。
膜元件是膜分离系统的核心资产，其寿命和性能直接决定了整个系统的运行成本和产水品质。物理损伤和化学损伤虽然机理不同，但有一个共同点：一旦发生，大多不可逆。
因此，与其在损伤发生后“抢救”，不如从源头做好预防——把控进水水质、规范操作流程、定期监测维护。唯有如此，才能让膜元件在最佳状态下长期稳定运行。
