卷式膜元件

产品简介

三达膜凭借多年丰富的膜应用经验,根据不同的工艺过程特点,针对性的开发了包括MF、UF、NF、RO全系列卷式膜产品,可根据客户的特定应用进行专属定制。

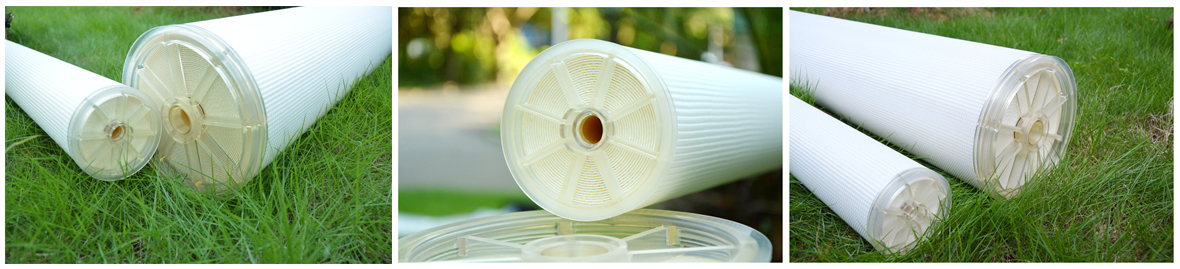

卷式膜元件产品介绍图

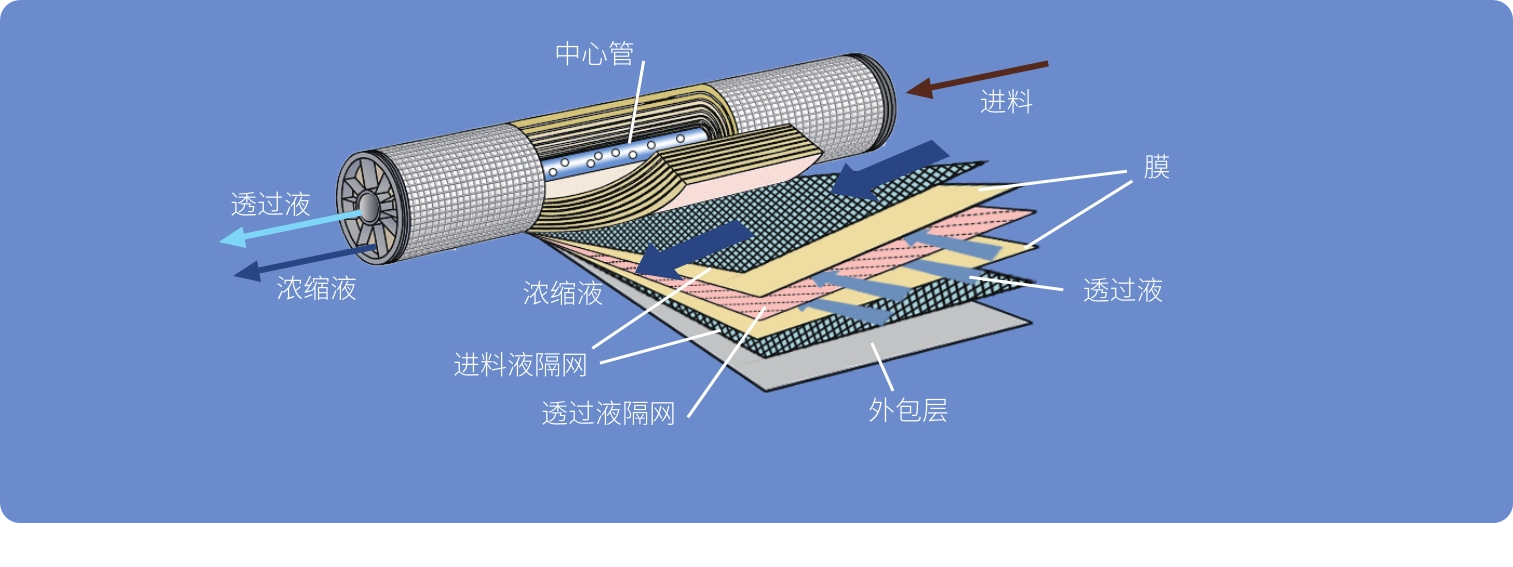

卷式膜结构图

卷式膜结构图

技术优势

  • 膜性能优异:丰富的膜片品种,保证了良好的分离性能
  • 抗污染性强:多种流道隔网选择,适用不同粘度和污染的应用要求
  • 产品质量稳定:高品质的原材料,自动化生产线,严格质量管理体系,保证膜元件性能的均一性

技术参数

  • 工业领域——反渗透
型号

NaCl/%

(2000ppm)

通量

LMH

操作压力

(bar)

温度范围

(℃)

PH

清洗耐受

PH

R010 >99 44

15.5

5~45

3~10 2~12
R020 >99.5 40 15.5 5~45 3~10 2~12
R020-HT >99 40 15.5 5~65 3~10 2~12

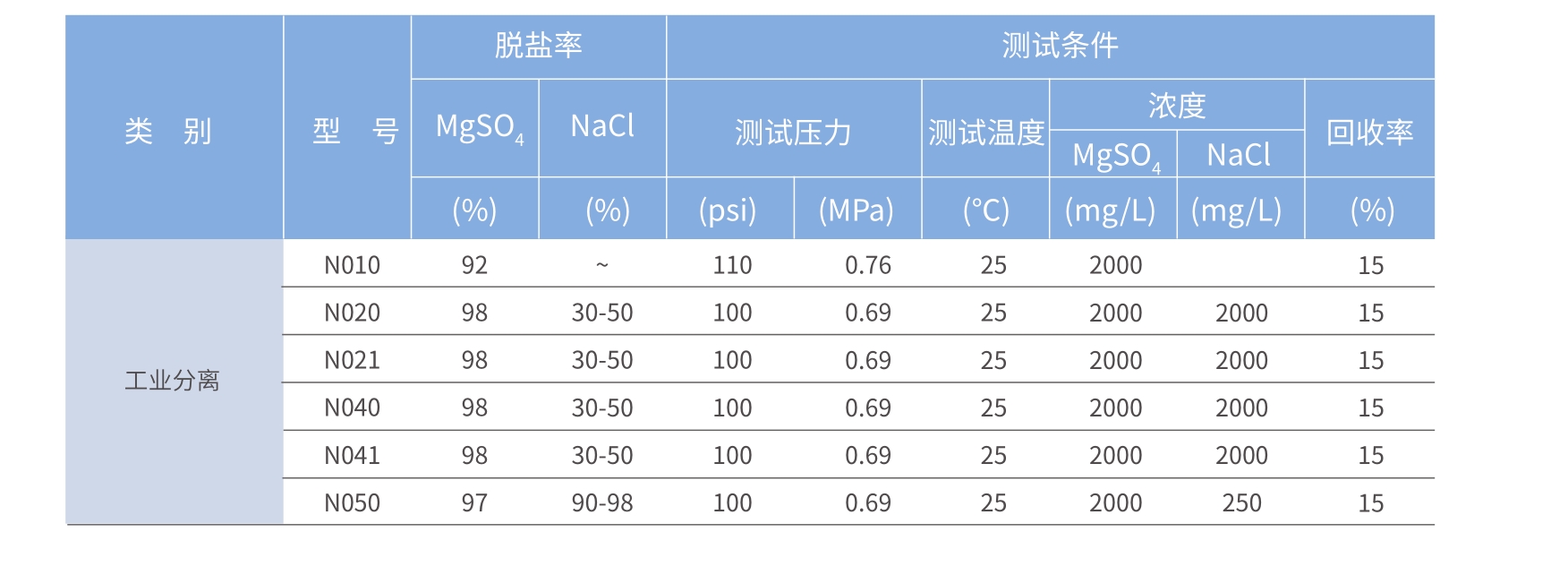

  • 工业领域-纳滤膜
型号

NaCl/%

(2000ppm)

MgSO4/%

(2000ppm)

操作压力

(bar)

温度范围

(℃)

应用领域 PH

清洗耐受

PH

脱色膜 N010 - >92 7.6 5~45 脱色 3~10 2~11
N011 - 40-60 7.6 5~45 3~9 2~11
N010HT   >92 7.6 5~45 3~10 2~11
高截留抗污染 N020 20~30 ≥98 6.9 5~45 抗生素、氨基酸 2~11 1~12
N021 20~30 ≥98 6.9 5~45 2~11 1~12
N022 30~50 ≥98.5 6.9 5~45 2~11 1~12
N023 30~50 ≥98 6.9 5~45 2~11 1~12
高截留大通量 N040 20~30 ≥96 6.9 5~45 氨基酸、糖醇 2~11 1~12
N041 20~30 ≥96 6.9 5~45 2~11 1~12
N043 20~30 ≥96 6.9 5~45 2~11 1~12
  • 工业领域——超滤膜
膜型号 截留分子量 MWCO 外形尺寸 膜材料 应用领域
UF-001 1000
  • 1812
  • 2540
  • 3838
  • 4040
  • 4338
  • 6338
  • 7640
  • 8038
  • 8040
  • 聚醚砜
  • 聚砜
  • 聚偏氟乙烯
  • 再生纤维素
  • 转氨酶浓缩、糖类脱色
  • 酶制剂浓缩、果汁澄清
  • 染料净化/浓缩、乳清浓缩
  • 蛋白质浓缩分离、疫苗提取
  • 医药中间体澄清、热源去除
  • 蛋白酶/糖化酶浓缩、油水分离
  • 纤维素酶/植酸酶浓缩
UF-003 3500
UF-005 5000
UF-008 8000
UF-010 10000
UF-020 20000
UF-030 30000
UF-050 50000
UF-100 100000
  • 水处理领域
类别 型号

脱盐率

(%)

测试条件

测试压力 NaCl浓度 回收率
(psi) (MPa) (mg/L) (%)
高脱盐海水淡化 SW 99.8 800

5.52

32000

8
抗污染型 BW-FR 99.5 225 1.55 2000 15
低能耗型 BW-FL 99.5 225 1.55 2000 15
低压型 LE 99.3 150 1.03 2000 15
  • 卷式膜产品规格
规格 1812

2540

4040

8038

8040 8340
流道(mil) 31 31

46

31 46 31 46 65 31 46 65 31 46 65
膜面积(m2 0.23 1.65 1.35 6.85 5.7 34 25.5 21 34 25.5 21 35 27 22.5
  • 卷式膜产品尺寸
膜型号 外径-B 长度-A 中心管-C
mm inch mm inch mm inch
1812 45 1.8 305 12 16(OD) 0.63
2540 60 2.63 1016 40 19(OD) 0.75
4040 100 4 1016 40 19(OD) 0.75
8038 200 8 965 38 28.8(ID) 1.13
8040 200 8 1016 40 28.8(ID) 1.13
8340 210 8.3 1016 40 28.8(ID) 1.13

备注:

  • 1.除特殊标注,所有膜元件均为干/半干膜运输
  • 2.OD为外径,ID为内径
  • 3.表中长度为安装ATD时的膜元件长度
  • 4.元件配件包括:1根内连管、2个O型圈和2个防伸缩端板(0.25英寸直径)
  • 5.当元件、ATD和内连管全部安装,膜元件长度为40英寸

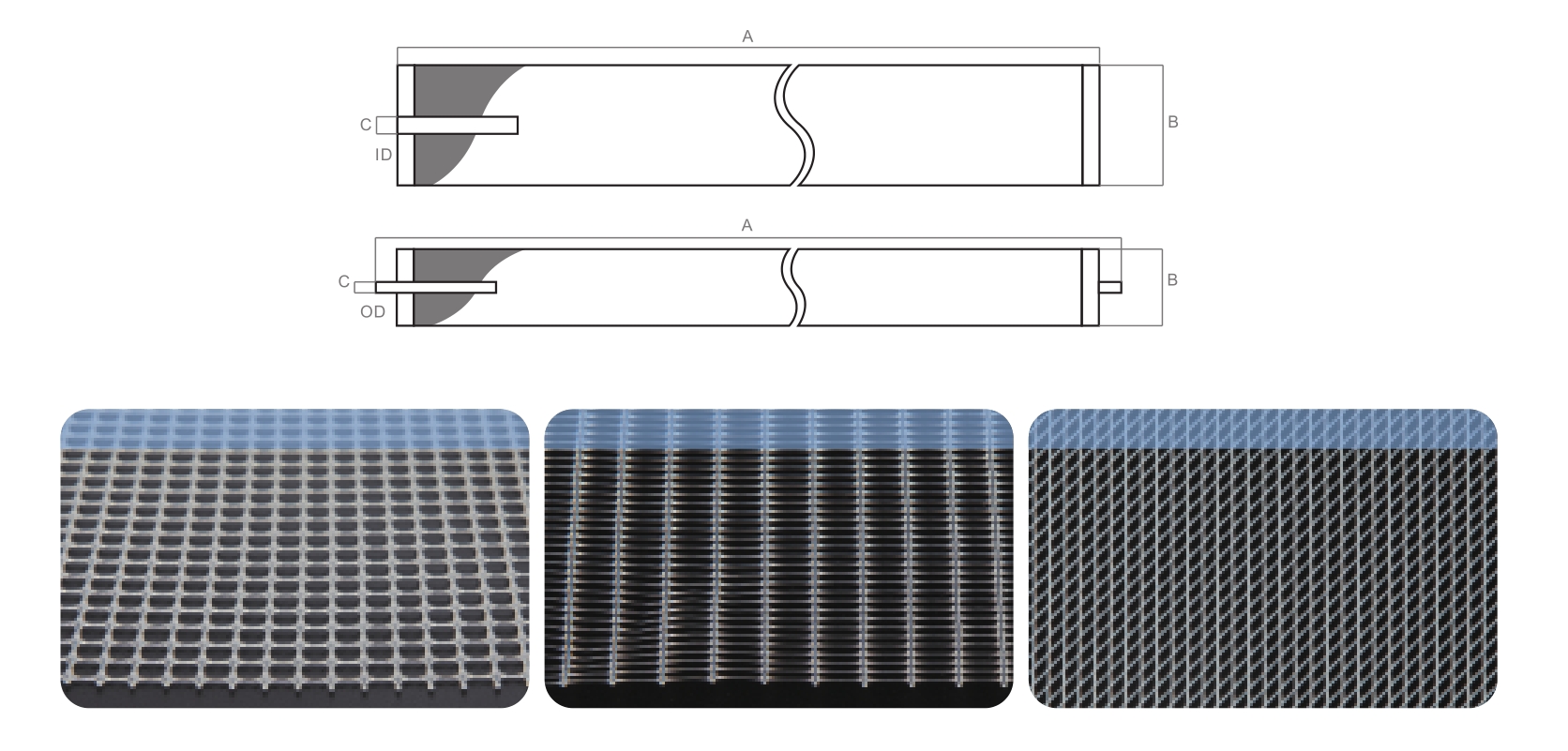

  • 卷式膜技术参数图

产品设备

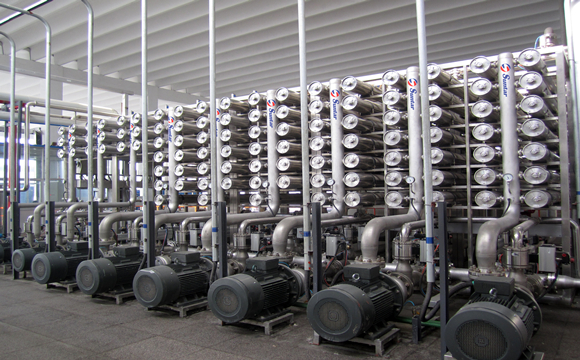

卷式超滤膜设备

卷式膜设备

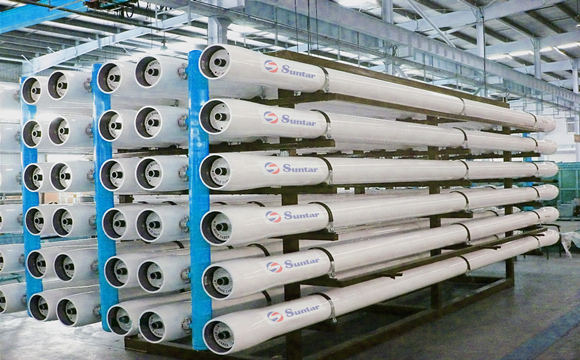

卷式反渗透膜设备

卷式膜设备

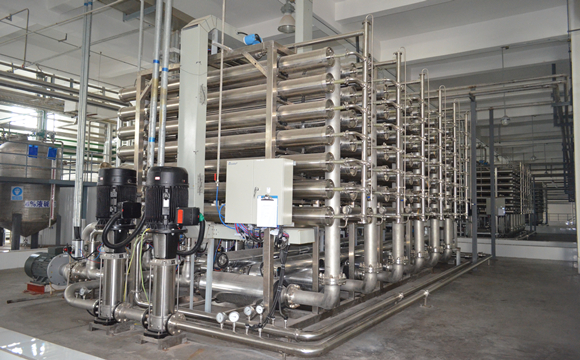

卷式纳滤膜设备

卷式膜设备

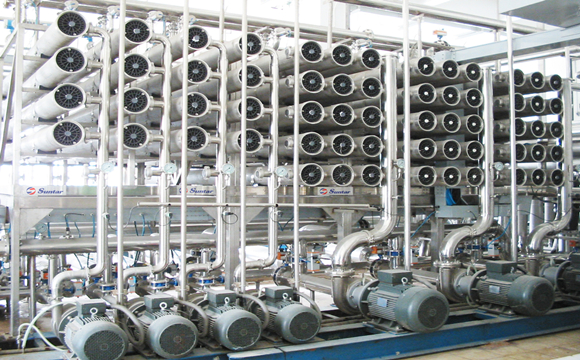

卷式微滤膜设备

卷式膜设备

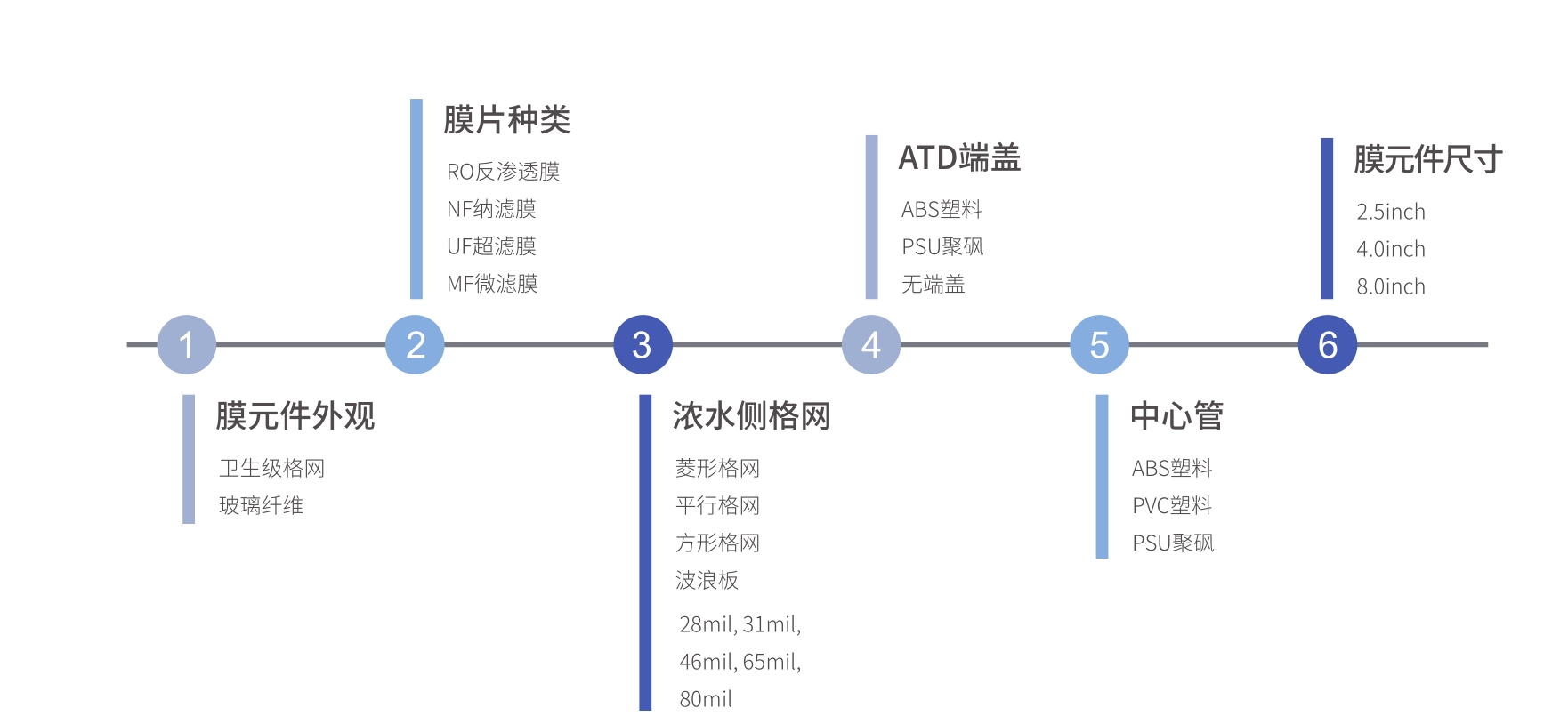

定制化选项

卷式膜定制化选项

应用领域

卷式膜元件应用领域:生物、医药行业

生物、医药行业

  • 中药有效成分的提取和纯化
  • 口服液澄清过滤
  • 发酵液:果酒、果醋的澄清除杂,抗生素、维生素等(脱色、脱蛋白、脱灰分等)
卷式膜元件应用领域:其他领域

其他领域

  • 动物蛋白及酶制剂(澄清除杂、浓缩脱水、脱小分子杂质)
  • 食品饮料:果蔬汁、功能饮料、保健酒的澄清除杂,聚糖、淀粉糖、甜菊糖等的分离纯化
  • 工艺废水的澄清、降色等
